\\ ن يوحي

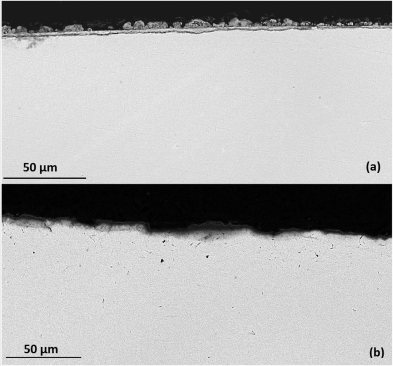

SEM التصوير أن وجود المركب الأولي من التوتر والتآكل الساخن النتائج في رد فعل \\ نγ '\\ ن \\ ن' \\ نprecipitates. الشقوق ثم بدء من ميزات مشابهة لملامح تآكل الحفرة (الشكل \\ ن7 \\ ن \\ ن) وتنتشر من خلال \\ نγ '\\ ن \\ ن' \\ نwher \\ ن101. التآكل موجودا (الشكل \\ ن8 \\ ن \\ ن). استخدام نتائج تحليل EDX (الشكل \\ ن5 \\ ن \\ ن) وافترض أن هذا هو بسبب انخفاض الكروم والتعاون محتوى \\ نγ '\\ ن \\ ن' \\ نprecipitates. \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نFigure 4. \\ ن \\ نUnstressed المنتج التآكل في 550 ° C وتتعرض ل5 ميكروغرامCM \\ ن2 \\ ن \\ نH مع الغاز اختبار الهواء - 300 vppm SO \\ ن2 \\ ن \\ ن (أ) 500 ساعة مما أدى إلى 7 · 7 نطاق أكسيد ميكرون (ب) تعرض 100 ح مما أدى إلى نطاق أكسيد 2 · 43 ميكرون.&#كان الهجوم التآكل التحولات إلىγ \\ ن \\ ن، وhypoth esised أن يحدث هذا عندما يتم تشكيل بظاهرة \\ ن شهادة المنشأ على نطاق وأكسيد الغنية واقية، وهذا يستنزف شركة من السبائك التي تتركز أساسا في المصفوفة. FEA الرئيسية وفون mises حالة التوتر النمذجة \\ ن \\ ن \\ ن \\ نين C

rings \\ ن \\ ن \\ ن \\ ن

FEA النمذجة وتوقع أن الحد الأقصى الإجهاد وقعت في المنطقة الوسطى من Cring كما هو مبين في الشكل \\ ن9 \\ ن \\ ن. كما توقعت الهيئة الاتحادية للبيئة وجود حالة التوتر متعددةaxial داخل C

ring، وهر \\ ن

101. أكبر طائرة التوتر الرئيسية حلها، وأشار \\ ن

لكحد أقصى مدير المدرسة، ويحدث على طول س

axis، وثاني أكبر طائرة الإجهاد حلها، ويشار إلى المدرسة المتوسطة، ويحدث في طول ضaxis.

\\ ن \\ ن

هذا حالة التوتر يوحي أن الشقوق بدء أولا ثم نشر في Zaxis وهر \\ ن101. أقصى مدير يتصرف في أمر طبيعي في وضع I فتح الكراك. ولكن كما تنتشر الشقوق و\\ نΔ \\ ن \\ ناغورني كاراباخ \\ نexceeds \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة ثم الشقوق الثانوية يمكن أن تنتشر في جميع الاتجاهات حيث المبدأ الثلاثة. ملخص لظروف الإجهاد لمختلف Δ \\ نD \\ ن \\ ن/values ​​يرد في \\ ن \\ نTable \\ ن3 \\ ن \\ ن \\ ن \\ ن \\ ن كان يستخدمFEA أيضا على التنبؤ الإجهاد inten SITY والتركيز حول تلميح الكراك (الشكل \\ ن10 \\ ن \\ ن) داخل C/ring الهندسة. وعلى غرار هذه الصغيرةcracks في المنطقة الوسطى من Cring باستخدام المكرر رباعي السطوح شبكة. يتم عرض النتائج في الجدول \\ ن4 \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نFEA تشير النمذجة شدة الإجهاد تحتاج أن الشقوق أو الحفر لتكون أكبر من 100 ميكرون لتكسير أن يحدث إعطاء \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة من 15 MPa.m12 كما عتبة التعب المبلغ عنها لCMSX

4 [\\ ن

21 \\ ن \\ ن]. لذلك وجود تآكل الساخن قد يكون لها تأثير كبير على الحد من \\ ن \\ نمن المواد \\ ن
39؛ [س] \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة وكذلك التركيز التوتر من خلال تأليب تآكل \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نAnalysis من حجم حفرة تآكل في تصدع C

ring عينة يعني أن 10 ميكرون قطر حفرة لديها initi ATED تكسير خلال هذه المعارض (الشكل \\ ن

7 \\ ن \\ ن). عن طريق الهيئة الاتحادية للبيئة حساب عامل الهندسة \\ نΥ \\ ن \\ ن \\ نوف 0 · 836، وهذا يعطي نظرية انخفاض \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة من 3 · 748MPa.m12عندما تآكل الساخن يتصرف في وقت واحد مع التأكيد من 800MPa. انخفاض 75٪. وهذا يعني أن تكسير يمكن أن تحدث في الضغوط النسبة أقل بكثير التطبيقية./

Figure 5. \\ ن \\ نSurface التآكل التعب الكراك والظهر المنتشرة EDX توصيف 800 ميجا باسكال بعد 300 ساعة مع 5 ميكروغرامCM \\ ن-2 \\ ن \\ نH ترسب تدفق والغاز اختبار الهواء - 300 vppm SO \\ ن2 \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن

Figure 6. \\ ن \\ ن

Cracking من Crings في 800 ميجا باسكال مع 5 ميكروغرام-CM \\ ن2 \\ ن \\ نH ترسب تدفق والغاز اختبار الهواء - 300 vppm SO \\ ن2 \\ ن \\ ن (أ) 100 التعرض ح المقطع العرضي (ب) 300 ح التعرض المقطع العرضي (ج ) 300 ح المركزية تكسير (د) 500 ح متناظرة تكسير.--&# --Figure 7. \\ ن \\ ن \\ نSecondary الصور الإلكترون من 800 ميجا باسكال C

ring مع 5 ميكروغرام

CM \\ ن2 \\ ن \\ ن \\ ن-H ترسب تدفق والغاز اختبار الهواء - 300 vppm SO \\ ن&2 \\ ن \\ ن \\ علامات ن (أ) 100 ح كسر وجه يظهر من علامات ملقية (ب) 100 ح كسر الوجه والكراك طرف تظهر هجوم \\ ن \\ ن#γ \\ ن \\ ن '\\ ن \\ ن' \\ ن \\ ن \\ ن (ج) 100 عينة ح السطح يظهر هجوم \\ ن \\ نγ \\ ن \\ ن '\\ ن \\ ن \\ ن (د) 100 ح عالية ماج سطح الكسر في تلميح الكراك (ه) هجوم التآكل 300 ساعة من \\ ن \\ نγ \\ ن \\ ن '\\ ن \\ ن' \\ ن \\ نprecipitate (و) 500 ح تآكل \\ ن \\ نattack من \\ ن \\ نγ \\ ن \\ ن '\\ ن \\ ن \\ ن \\ نprecipitate (و) 500 ح تآكل \\ ن \\ نattack من \\ ن \\ نγ \\ ن \\ نmatrix.\\ ن \\ ن \\ ن \\ نFigure 8. \\ ن \\ نSEM الصور بالقرب نصائح الكراك من CMSX 4 C \\ أكدت عيناتnring إلى 800 ميجا باسكال وتتعرض لبيئة التآكل مع \\ ن \\ نا تودع تدفق 5 ميكروغرام CM \\ ن2 \\ ن \\ نH والغاز اختبار الهواء - 300 vppm SO \\ ن2 \\ ن \\ ن (أ) 300 ح التعرض (ب) 300 التعرض ساعة (ج) 300 التعرض ساعة (د) 100 التعرض ح.

Figure 9. \\ ن \\ نAxis التوجه لC-ring النمذجة، والتي تبين توزيع الإجهاد الطبيعي ضمن C-ring في المدرسة س-axis، ل\\ ن \\ حالةnboundary من Δ \\ نD \\ ن \\ ن \\ ن \\ ن 0 · 612 ملم.\\ غ كيتاجاوا الرسم [\\ ن23 \\ ن \\ ن] وقد خططوا لشيطان إستراتيجيات التوتر والكراك أو حجم عيب اللازمة لتجاوز المواد \\ ن

39؛ ق \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة (الشكل \\ ن

11 \\ ن \\ ن). ويتم ذلك سواء بالنسبة للنظرية \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة في ظروف تآكل الساخنة، واستخدام ذكرت \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة للهواء.    حساب توزيعFigure 10./-Stress حول موقع مركزي 100 ميكرون \\ ن \\ طرفncrack في Cring في 890 ميجا باسكال. &#Figure 11. \\ ن \\ نKitagawa الرسم تنتج من تحليل الهيئة الاتحادية للبيئة تآكل الكراك الإجهاد كثافة، والتي تبين حجم الكراك عيب المطلوبة ل\\ نinitiate تكسير على حد سواء مع ودون وجود تآكل الساخن.

Conclusions \\ ن \\ ن \\ ن \\ نSEMEDX توصيف المنتج التآكل التي تنتجها تآكل الإجهاد في CMSX4 C

rings في 550 ° C يتفق مع نوع II تآكل الساخن.

Hot ظروف التآكل في 550 ° C جنبا إلى جنب مع الضغوط ثابتة تزيد عن 500 ميجا باسكال يمكن أن يسبب سيجnificant التأكيد على تآكل الساخن آلية تكسير. ويبدو أن الحد الأدنى من الوجود حوالي 500 ميجا باسكال. ولكن في التعرض أكبر من 100 ساعة مع تدفق 5 ميكروغرام

cm2H تكسير ما زالت موجودة بشكل واضح.-FEA النمذجة يتوقع طبيعة عديد المحاور من حالة التوتر داخل فرضت Cring وتكسير المرصود في الاختبار التجريبي تدعم نتائج النمذجة. من خلال تحديد الضغط الفعال من خلال معيار فون ميزس، الهيئة الاتحادية للبيئة تحسب توافق الإجهاد تعادل مع أن من ISO 75395. \\ ن \\ ن \\ نFEA النمذجة شدة التوتر حول تقديرات نصائح صدع أن التعبfracture (\\ ن \\ ناغورني كاراباخ \\ ن \\ نطة) يمكن أن تخفض بنسبة تصل إلى 75٪ مع التأثير المشترك للتآكل الساخن في CMSX4. \\ ن \\ ن \\ ن التصوير SEM تقترح جنبا إلى جنب تآكل الساخن آلية الضغط الهجمات في البداية \\ نγ \\ ن \\ ن '\\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن' \\ نprecipitates، والشقوق ثم نشر من خلال رواسب كما تتميز الهجمات آلية قبل مسار انتشارها. فالتحول للهجوم من \\ نγ \\ ن \\ لوحظnmatrix. وافترض أن يحدث هذا من أجل تشكيل مقياس أكسيد بظاهرةCoO الذي يستنزف المشارك من \\ ن γ \\ ن \\ ن/matrix.

\\ ن \\ ن \\ ن \\ ن \\ ن \\ ن
