\\ ن \\ ن \\ ن

Introduce \\ ن \\ ن \\ ن \\ ن \\ ن \\ نكان المكره هو العنصر الأساسي للمضخة طرد مركزي. وخلال العملية، يجب على المكره تحمل الاهتزاز وقوة الطرد المركزي، وبالتالي ممارسة الشد، الضغط والتوتر الانحناء على النصل. وبالإضافة إلى ذلك، تتدفق من خلال الثقوب الخارجية أو holes الصغيرة (كما هو موضح في الشكل رقم 1) يميل إلى أن يسبب تآكل تأليب، وبالتالي تقليل \\ ن \\ كفاءة ن \\ ن \\ المطلوبة لنقل السوائل. لذلك، والقضاء على العيوب الداخلية والسطحية من ريش المكره لا بد من منع زحف، وعدم التعب والضرر حتى. ويمكن إدراج تحليل تدفق صب في عملية التصميم الأولية للحد من إمكانية تشكيل العيوب في صب الاستثمار (مثل الفصل، الثقوب السطحية، والانكماش والمسامية)، التي يمكن أن تحسن بشكل كبير على نوعية الصب وتقصير عملية تطوير المنتجات. وقد وضعت عدة طرق لمحاكاة عملية صب في الصب، بما في ذلك طريقة شبه implicit من معادلة الضغط الارتباط (SIMPLE)، علامة وعنصر (MAC) طريقة (2) وحجم السوائل حل خوارزمية (SOLAVOF) الأسلوب. 3 من أجل تحسين نوعية الصب المكره، تستخدم هذه الدراسة تقنية تحليل تدفق العفن في AnyCasting لمحاكاة عملية صب لتحسين نظام صب وزيادة الإنتاج والإنتاجية لإنتاج المسبوكات.

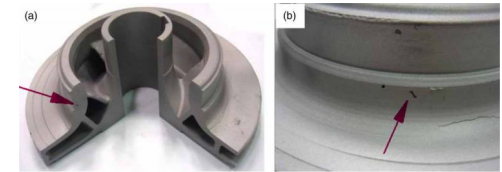

 \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ العيوب النموذجية N1 التي شكلتها المكره دوامة مضخة الطرد المركزي: انكماش المسام الداخلية. ب العيوب السطحية \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن Method \\ ن \\ ن \\ ن شملت مكونات-كان المستخدمة في التجربة العفن المكره التي يبلغ قطرها 96.803 مم والباب 60 مم مع اثنين من المتسابقين على كلا الجانبين. ويوضح الشكل 2A التصميم الأولي للنظام المحاصرة. المواد من المضخة 174PH الفولاذ المقاوم للصدأ. الخواص الفيزيائية للمواد الفولاذ المقاوم للصدأ هي كما يلي: الكثافة (ρ) هو 7750 كيلو متر

3، حرارة محددة (S) هو 459.45 J كغ

1 · ° C ودرجة الحرارة liquidus (TP) هي 1440 درجة مئوية، ودرجة الحرارة سوليدوس (TS) هو 1400 درجة مئوية. معامل التمدد الحراري والتغير التوصيل الحراري بشكل كبير مع ارتفاع درجة الحرارة، وأنها تعتبر المتغيرات. لمعلمات المادية (مثل الكثافة، الحرارة محددة والحرارة الكامنة) التي لديها تغيير محدود مع درجة الحرارة، ويتم التعامل معهم مع الثوابت في برامج المحاكاة. والغرض الرئيسي من المحاكاة العددية للعملية صب وهو ترسيخ لتحسين معايير عملية وتحقيق التنبؤ والتحكم في صب العيوب. كنا البرمجيات سوليدووركس 3D لتطوير نماذج عنصر دقيقة للنظام شفرات المكره والمعزولة. ثم استيراد النموذج في AnyCasting لتجهيزها بناء على طريقة الفرق المحدود (FDM). في عقدة حساب منفصلة، ​​فإننا اشتقاق معادلة الفرق تحتوي على عدد محدود من المجاهيل. حل المعادلات الفرق تنتج الحلول التحليلية التقريبية، والتي تستخدم في تصميم المعلمات المادية والظروف العملية في المحاكاة العددية. معيار التقارب الحساب التكراري هو0.001. وفقا لالمتبقية ذوبان معامل (RMM) (4) ونموذج معيار نياما 5،6، يتم تقييم احتمال حدوث العيوب. ملء المعدن المنصهر ينطوي غير-isothermal التدفق، مع خسائر نقل الحرارة وتصلب. ويمكن وفقا لحفظ الكتلة، والزخم والطاقة، ومختلف السلوكيات الحرارية وتطور مجال تدفق تحليلها. وتستخدم معادلة الاستمرارية، معادلة نافيير-Stokes (لالزخم)، ومعادلة الطاقة وظيفة حجم السوائل للتنبؤ بسلوك ملء المعدن المنصهر ووصف التغيرات التي طرأت على سطح خال من تدفق المعادن. يتم تحديد نموذج معيار نياما للتنبؤ انكماش كما follows6: \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نWher \\ ن

101. G يمثل التدرج في درجة الحرارة المحلية (K م-1) للمنطقة في المصالح؛ R هو معدل التبريد. يمثل CNiyama عتبة مستوى نياما. قيمة CNiyama المستخدمة هنا هي 1.0 K1

2 s1 و2 مم 1.4 \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نResults والنقاش \\ ن \\ ن \\ نNumerical تحليل خطة صب الأولية \\ ن \\ ن \\ ن

Figure يظهر 2A تصميم نظام النابضة العمودي، الذي يحتوي على 3849925 وحدة الحوسبة. درجة الحرارة صب (Tcasting) ودرجة الحرارة قذيفة العفن (Tceramic) هي 1580 و 1200 درجة مئوية، على التوالي. يظهر تدفق عابرة من المعدن المنصهر في تي \\ ن 1.9 ثواني في الشكل 2B. واكتمل في حوالي 3.7 ثانية صب. كما هو مبين في الصورة، وامتلأ محور مع ريش من قبل. وذلك لأن بنية شفرة أكثر تعقيدا وسمك غير متساو، مما يزيد من مقاومة تدفق والميل إلى توليد اضطرابات. ويبين الشكل 2C تسلسل تصلب المعدن المنصهر. تم الانتهاء من التصلب في ما يقرب من 882.5 ثواني.

كان الحافة الخارجية عزز بنحو 187 ثانية، وهذا ما حدث في وقت سابق من النصل. 3 يبين الشكل احتمال وجود عيوب في كل جزء من أجزاء الصب على أساس المعلمات الصب الأولية باستخدام نموذج معيار نياما (أي، النظر في نسبة التدرج في درجة الحرارة ومعدل التبريد) جنبا إلى جنب مع RMM. يمثل RMM حجم الاحتفاظ ذوبان مقسوما على مساحة السطح عندما يتم الوصول إلى المواد الصلبة جزء حاسم في كل شبكة.

كان خفض قيمة RMM، وزيادة إمكانية تشكيل العيوب. كما هو مبين في الشكل، وعيوب انكماش عرضة لتظهر في المناطق رقيقة

walled والمناطق مع التغيرات الكبيرة. سمك الجدار الهيكلي. نحن التكهن بأن استخدام المعدن المنصهر مع انخفاض درجة الحرارة وانخفاض درجة الحرارة قذيفة العفن يسبب الهيكل بالقرب من جدار رقيق لتبريد أسرع، مما أدى إلى الضغط المتبقية الداخلي وانكماش السطحية وتشوه. وبالإضافة إلى ذلك، فإن التبريد السريع من قناة التغذية بين التشعبات الثانوية يزيد من مقاومة تدفق المعدن المنصهر، مما أدى إلى عدم كفاية الغذاء وفي نهاية المطاف انكماش.

\\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن
