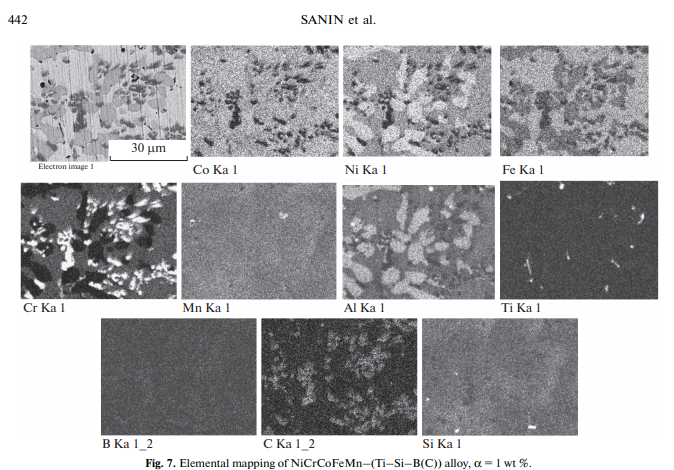

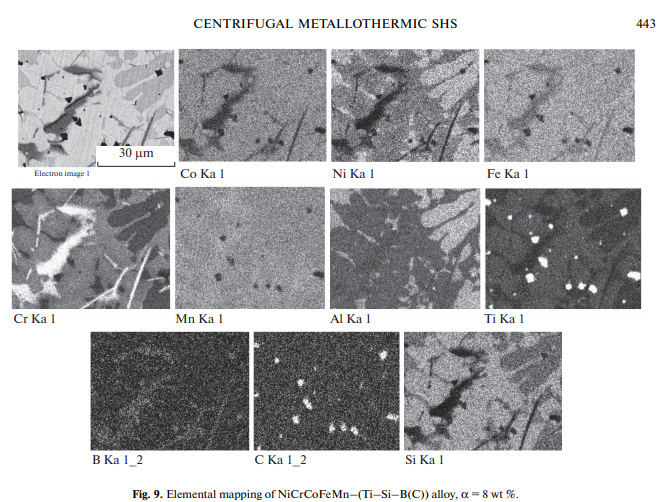

=their مزيج، الموقع، والمورفولوجيا يعتمد على كمية ti-si-b (c) المضافة. في حالة انخفاض التركيز المضيء (الشكل 7)، يلاحظ سمسار المساواة في الطور المخصب بالكروم والسيليكون وجزيئات كربيد التيتانيوم الفردية الفردية. يرى البورون أن يوزع بشكل موحد على الجزء الأكامل. بالنسبة إلى α-4 WT٪ (الشكل 8)، فإن مورفولوجيا الترسبات من المرحلة المخصبة بالكروم وتغييرات السيليكون من مستخدمي equixed إلى Platelike. يتم تشكيل شمول Alenriched. على ما يبدو، هذه نتيجة لحقيقة أن المكونات المقدمة (TI، B، SI) تشارك جزئيا في تفاعل التخفيض. نتيجة لذلك، يقع جزء من عدم المشاركة في عملية التخفيض في المنتجات المستهدفة، وتشكيل مناطق زيادة التركيز، والذي يتزامن مع زيادة تركيز NI. يغير زيادة أخرى في α [Ti-Si-B (С)] الهيكل (الشكل 9). ينظر إلى الهيكل لاحتواء مراحل ترسبات البوريد (CR-BX)، كربيد (TI-CX)، وميكتامي الصلغ (TI (CR) -Six).
-thus، يظهر التحليل المجهري أن مكونات TI و SI و B المركزة في الغالب في المناطق الكرومenriched. FE، NI، CO، و MN تشكل مصفوفة. قد يكون الهيكل المراقب للنساء من الفائدة العملية.
nast co cr أعدت أول سبائك عالية من سبائك السيليكون من التركيب المركزي من التركيبات المعقدة من التركيبات المعقدة من التركيبات المعقدة (ج). يتضمن تركيب سبائك Nicrcofemn- (TI-SI-B (C)) جميع العناصر المستهدفة موزعة بشكل موحد على الجزء الأكبر من سبيكة. تؤدي الزيادة في المحتوى المضيء إلى هطول الأمطار من كوائد كرات التيتانيوم والممرات في المصفوفة القائمة على HEA. تعتمد مورفولوجيا ومعك التركيز على هذه العجلات على كمية المضافة.
-
e؛ X متفاوتة من 0.2 إلى 1، تتم دراستها. يتم تمثيل السبائك المصنوعة من التركيز العالي (x>0.6) بنية هرمية. تم العثور على الهيكل المركب واحتواء Nial كأساس وتشتيت المنظمين المنطقيين (~100 نانومتر) من الحل الصلب على أساس CR و FE.
the البيانات التجريبية تسمح لنا لرسم استنتاج أن النسخة قيد الدراسة والطريقة المقترحة لإعدادها تبدو واعدة. يمكن اقتراح طريقة إعداد المواد المركبة المعدنية مع بنية معينة بسهولة كوسيلة لإنتاج نسخ جديدة مع خصائص الأداء المحسنة.
